Ввід високовольтний для масляних вимикачів з RIS ізоляцією ВК-35

Високовольтні вводи ВК-35 являють собою вводи для бакових вимикачів на 35 кВ С-35/ВВС-35 ВТ-35 ВМ-35 ВТ-35 МКП-35 ВВС-35 ВБЄТ-35, призначені для заміни як оригінальних вводів, що постачаються заводами-виробниками вимикачів, так і вводів таких типів: ГТВ ГТПВ ВПФ-35 ВКП-35 ВЛ-35 і ВВФ-35 тощо та виготовляються на струми 630-1600 А.

Купити Технічні характеристики

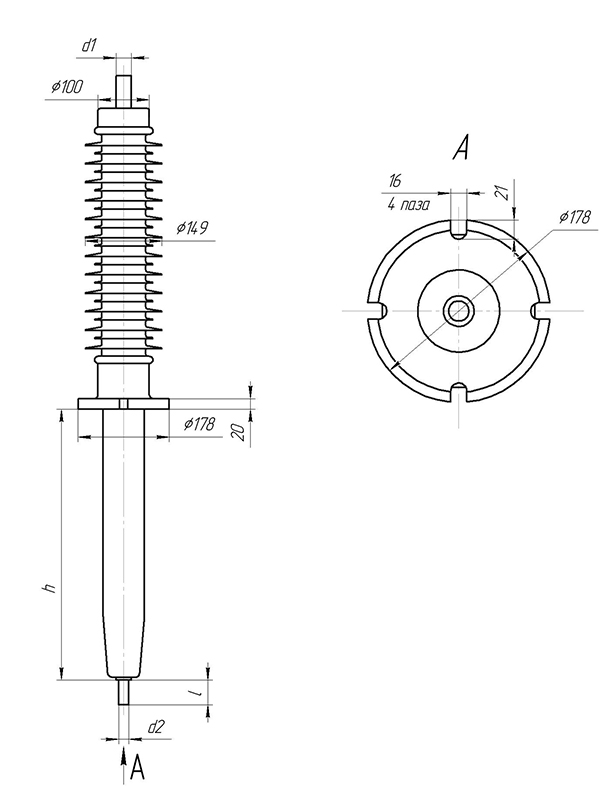

Тип вимикача	Тип вводу	h, мм*	L, мм*	d1*	d2*
С-35/ВВС-35	ВК-35	527	47	М22х1,5	Ø21
ВТ-35	ВК-35-01	511	55	М22х1,5	Ø21
ВМ-35	ВК-35-02	527	82	М22х1,5	Ø21
ВТ-35	ВК-35-03	511	55	М22х1,5	М20х1,5
МКП-35	ВК-35-04	527	73	М22х1,5	Ø21
МКП-35	ВК-35-05	527	73	М27х1,5	М27х1,5
ВТ-35	ВК-35-06	511	55	М27х1,5	М24х1,5
ВВС-35	ВК-35-07	527	47	М27х1,5	Ø21
ВБЄТ-35	ВК-35-08	527	47	М22х1,5	М22х1,5
ВБЄТ-35	ВК-35-09	527	47	М27х1,5	М22х1,5

*Розміри можуть змінюватися за погодженням із замовником

Електричні характеристики

Найменування параметра	ВК-35
1 Номінальна напруга, кВ	10
2 Номінальний струм, А	630-1600
3 Руйнівна механічна сила при вигині, кН, не менше	8
4 Імпульсна напруга, кВ	190
5 Витримувана напруга промислової частоти, кВ, не менше: – у сухому стані; – під дощем	95 80
6 Витримувана напруга промислової частоти в забрудненому та зволоженому стані при питомій поверхневій провідності шару забруднення (45±5,0) мкСм, кВ, не менше	45
7 Тангенс кута діелектричних втрат, не більше	0,005
8 Довжина шляху виструму, мм, не менше	1500

Ввід високовольтний для масляних вимикачів з RIS ізоляцією ВК-35
