Ізолятор ИОС-35-500 УХЛ1, ИОС-35-500-01-1 УХЛ1

В наявності, відправка протягом 3 робочих днів Ціна ИОС 35 кВ від 3400,00грн.

Основні технічні характеристики ИОС 35-500

Клас напруги мережі

Нормована руйнівна механічна сила при згинанні, Н, не менше

500

Ступінь забруднення атмосфери по ГОСТ 9920

Витримувальна грозового імпульсу «1,2/50», кВ не менше

195

Витримувальна напруга промислової частоти кВ, не меншев сухому стані/ під дощем

95/80

Довжина шляху витоку мм, не менше

700

Купити Технічні характеристики

‹

›

Опорно-стрижневий ізолятор

ИОС-35-500 УХЛ1

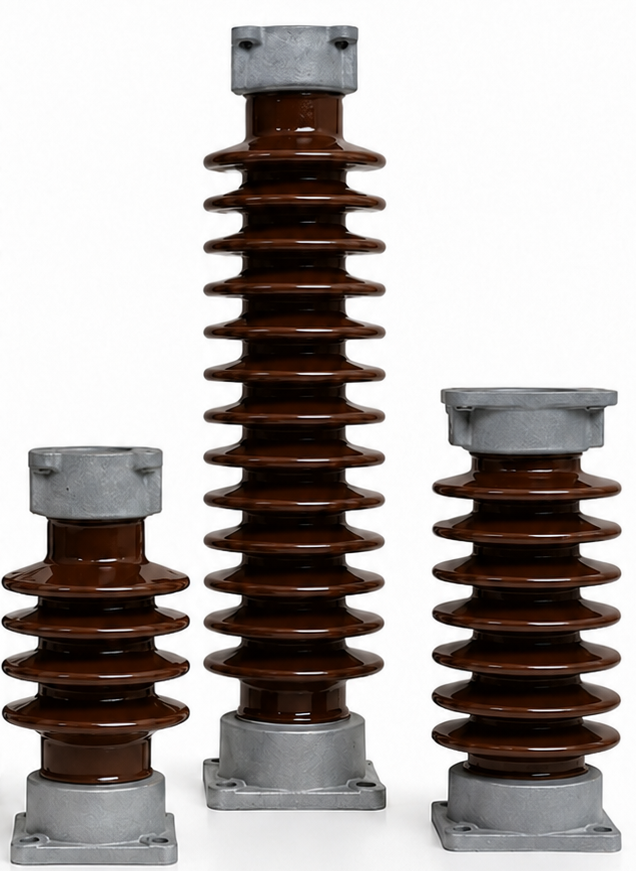

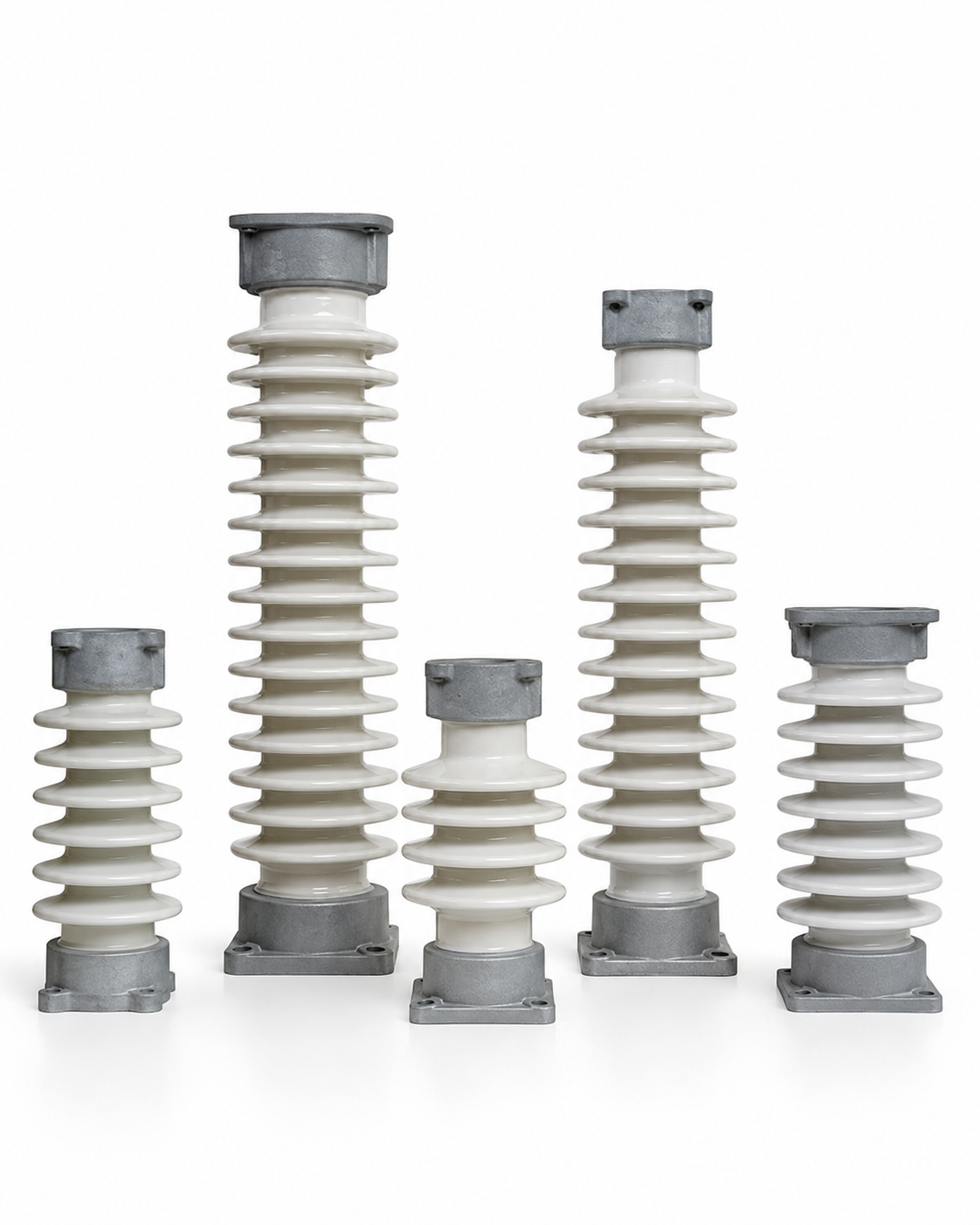

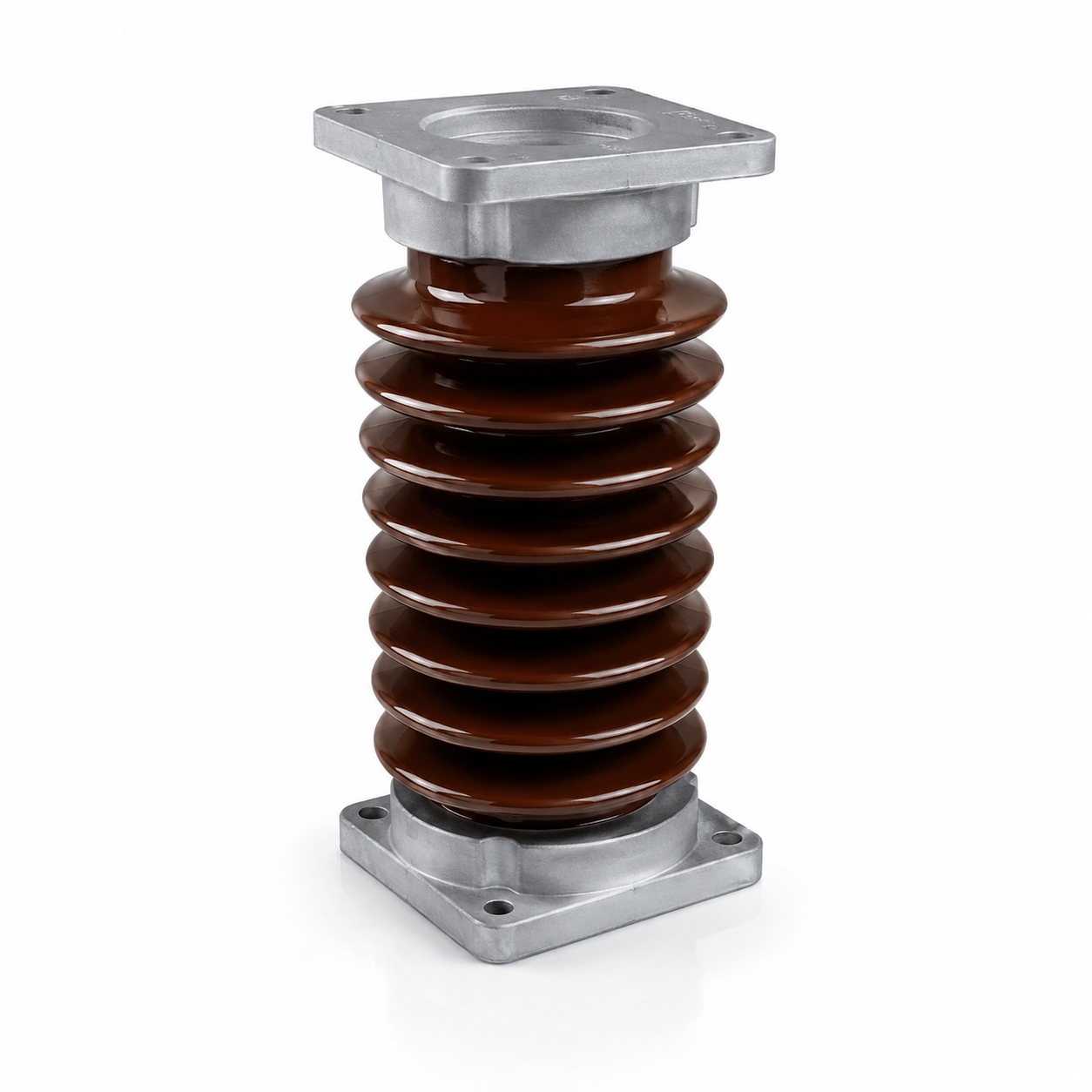

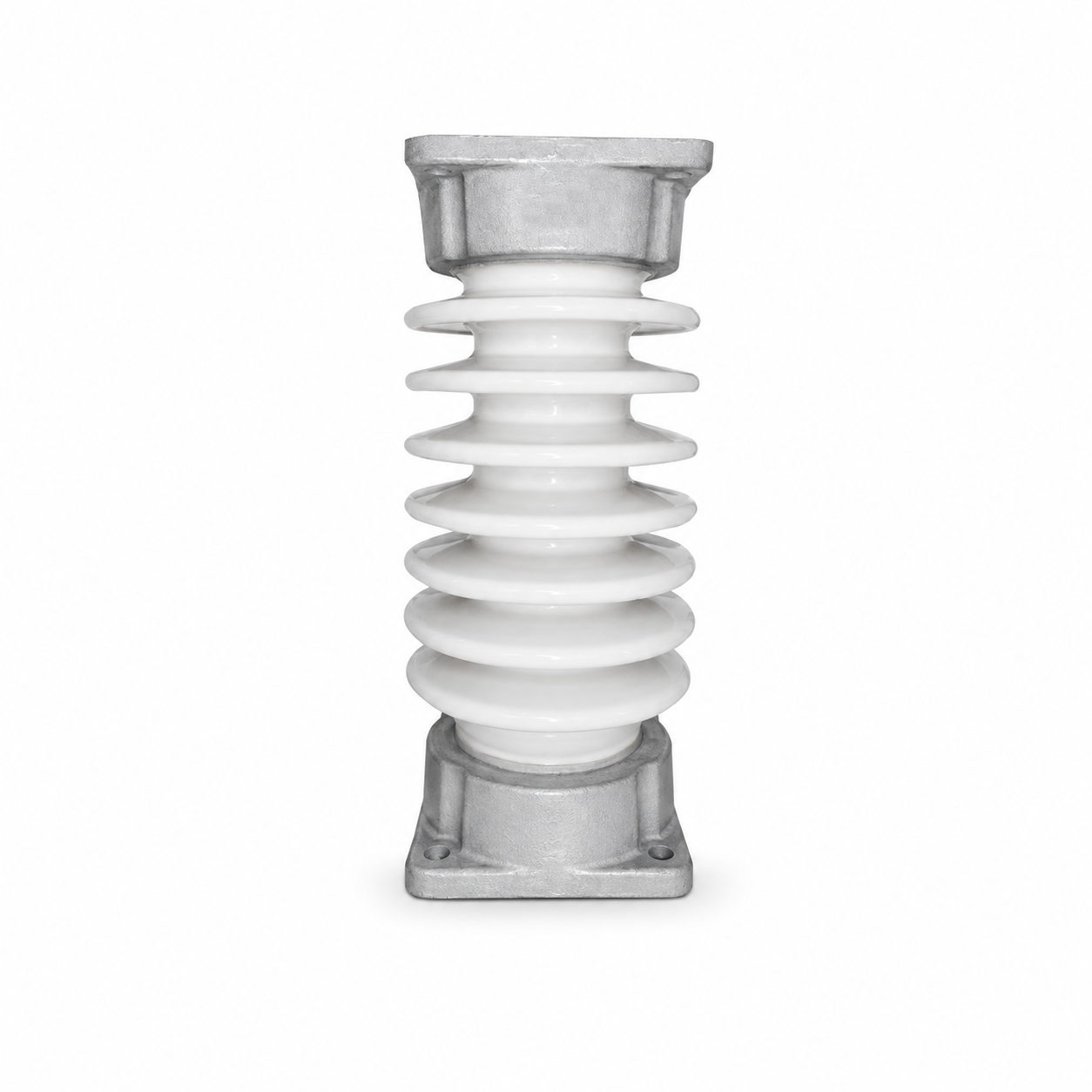

Опорний ізолятор 35 кВ ИОС-35-500-01-1 УХЛ1 призначений для механічного кріплення та електричної ізоляції струмопровідних частин електроустановок класу напруги 35 кВ.
Ізолятор застосовується у розподільчих пристроях, електричних підстанціях, комірках КРУ та КРУН, шинних системах та іншому високовольтному електрообладнанні. Конструкція ізолятора розрахована на сприйняття механічних навантажень від струмопровідних шин і забезпечення необхідної електричної міцності ізоляційного проміжку.
Несучою частиною ізолятора є міцний стрижень, який сприймає основні механічні навантаження. Порцелянова захисна оболонка з ребрами формує необхідний шлях витоку та захищає внутрішню конструкцію від впливу вологи, пилу, атмосферних забруднень та ультрафіолету.
Металеві фланці забезпечують надійне встановлення ізолятора та приєднання струмопровідних або опорних конструкцій.

В умовному позначенні ізолятора букви і цифри означають:

И - ізолятор;
О - опорний;
С - стрижневий;
500 - нормована руйнівна механічна сила при згинанні, Н;
35 - клас напруги мережі, кВ;
УХЛ1 - Кліматичне виконання та категорія розміщення;

Основні переваги:

висока механічна міцність та стійкість до згинальних навантажень;
стійкість до впливу вологи та атмосферних забруднень;
зручність транспортування та монтажу;
надійна робота у складі шинних систем і високовольтних розподільчих пристроїв;
значна жорсткість при збиранні в колони.

Комплект поставки:

Партія ізоляторів;
Паспорт на партію;

Ізолятори відповідають вимогам ДСТУ IEC 60168, ГОСТ 9984, ГОСТ 25073

Технічні характеристики ИОС 35-500 УХЛ1

Найменування характеристики	Од. вим.	Значення
Номінальна напруга, кВ	кВ	35
Нормована руйнуюча механічна сила при вигині, Н, не менше	кН	500
Ступінь забруднення атмосфери по ГОСТ 9920		2
Напруга грозового імпульсу «1,2/50», що витримується, не менше	кВ	195
Напруга промислової частоти, що витримується в сухому стані, не менше	кВ	95
Напруга промислової частоти, що витримується під дощем, не менше	кВ	80
Довжина шляху витоку, не менше	мм	700
Випробувальна напруга в умовах забруднення для I і II ступенів забруднення	кВ	42
Кліматичне виконання згідно з ГОСТ 15150		УХЛ1

Варіанти позначення: ИОС-35-500 УХЛ,Т1, ИОС-35-500 I-М УХЛ,Т1, ИОС-35-500 II-М УХЛ,Т1, ІОС-35-500, ІОС-35/500

Полімерний аналог: ОСК 8-35/190-3-01, ОСК 8-35/190-3 виконання 01, ИОСК-10-35-440-3, ИОСК-12,5-35-440-2, ИОСК-10-35-440-4,
