Ізолятор опорний стрижневий полімерний
ОСК 30-20/125-1
Ціна ОСК 20 кВ від 3400,00грн.
Основні технічні характеристики ОСК 30-20/125-1
›

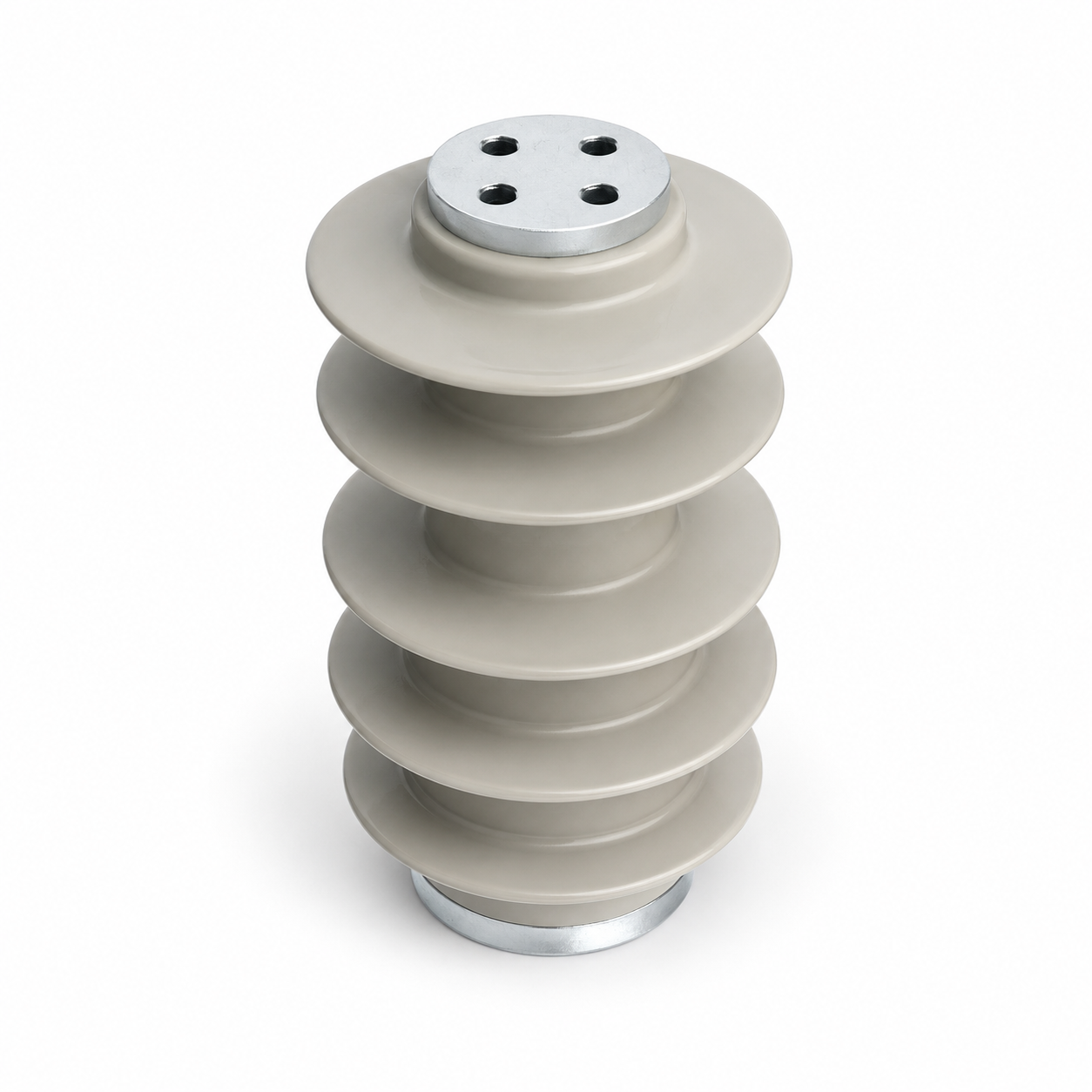

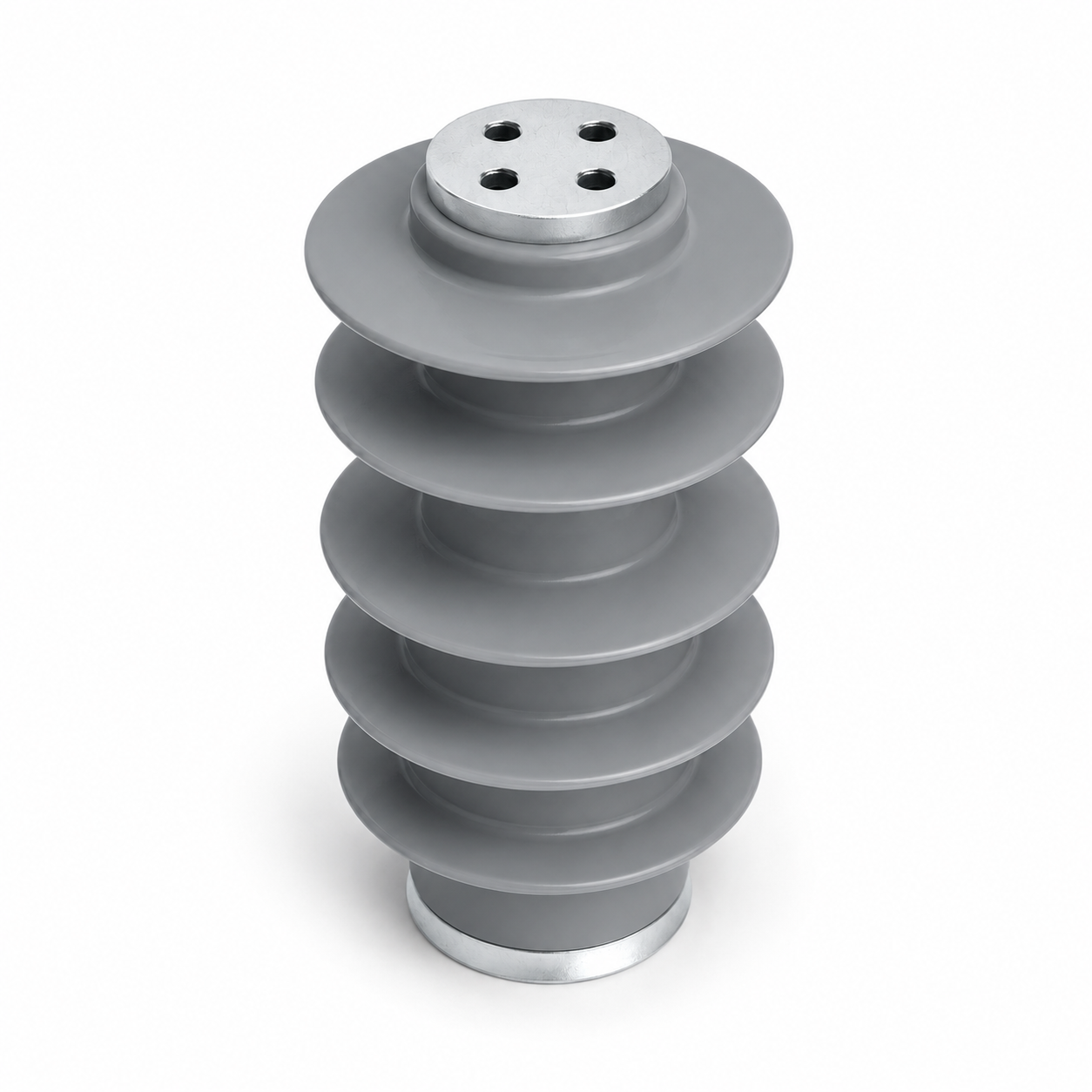

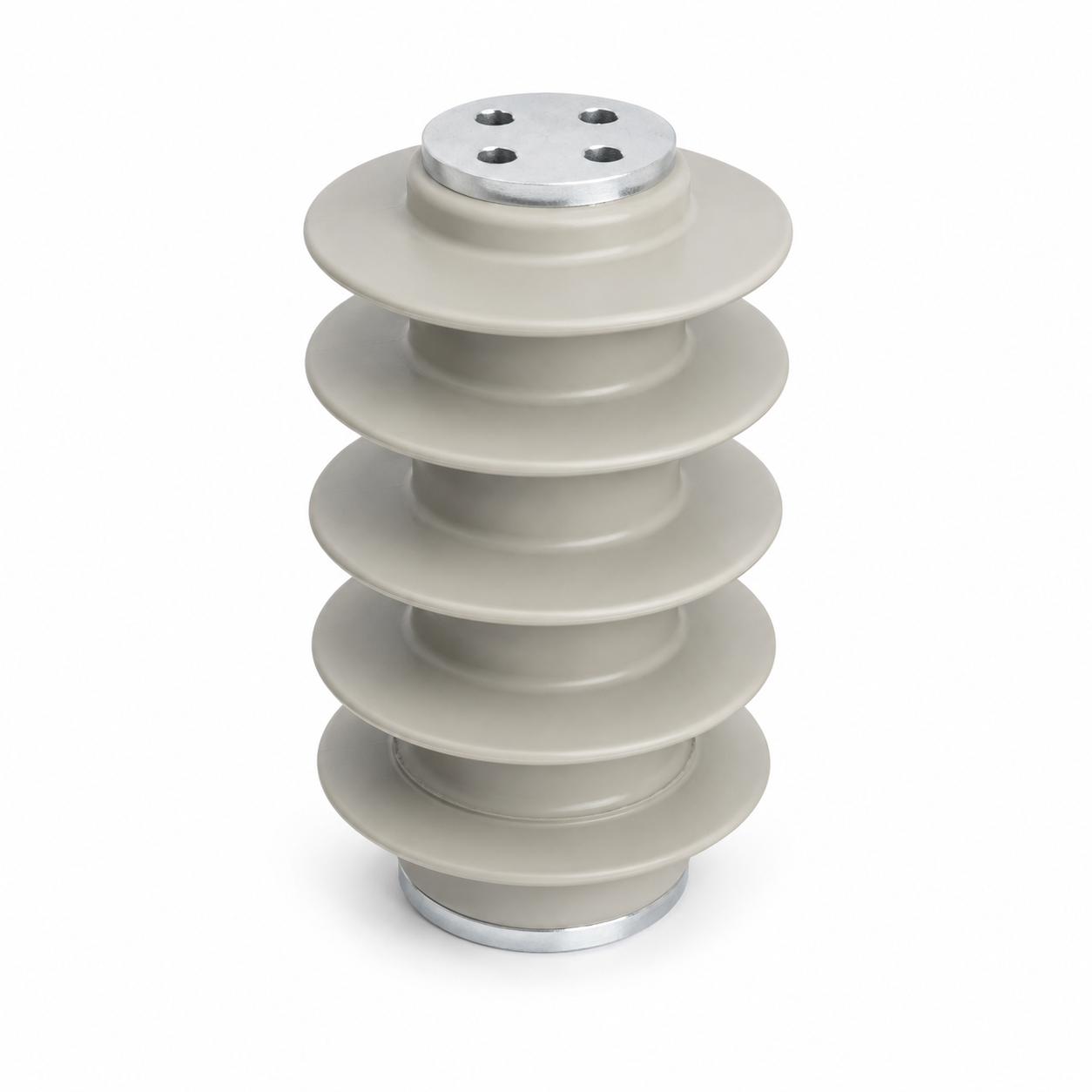

Опорно-стрижневий полімерний ізолятор
ОСК 30-20/125-1
Опорний стрижневий полімерний ізолятор ОСК 30-20/125-1 призначений для механічного кріплення та електричної ізоляції струмопровідних частин електроустановок класу напруги 20 кВ.Ізолятор застосовується у розподільчих пристроях, електричних підстанціях, комірках, шинних системах та іншому високовольтному електрообладнанні. Конструкція ізолятора розрахована на сприйняття механічних навантажень від струмопровідних шин і забезпечення необхідної електричної міцності ізоляційного проміжку.
Несучою частиною ізолятора є міцний стрижень, який сприймає основні механічні навантаження. Полімерна захисна оболонка з ребрами формує необхідний шлях витоку та захищає внутрішню конструкцію від впливу вологи і пилу.
Металеві фланці забезпечують надійне встановлення ізолятора та приєднання струмопровідних або опорних конструкцій.
В умовному позначенні ізолятора букви і цифри означають:
- О - опорний;
- С - стрижневий;
- К - захисна оболонка з кремнійорганічної гуми;
- 30 - нормована руйнівна механічна сила при згинанні, кН;
- 20 - клас напруги мережі, кВ;
- 125 - випробувальна напруга грозового імпульсу 1,5/50, кВ;
- 1 - ступінь забрудненості атмосфери згідно з ГОСТ 9920;
Основні переваги:
- висока механічна міцність та стійкість до згинальних навантажень;
- мала маса порівняно з традиційними фарфоровими ізоляторами;
- стійкість до впливу вологи;
- зручність транспортування та монтажу;
- надійна робота у складі шинних систем і високовольтних розподільчих пристроїв;
- полімерна ізоляція не утворює небезпечних уламків у разі механічного пошкодження.
Комплект поставки:
- Партія ізоляторів;
- Паспорт на партію;
- Керівництво з експлуатації;
- Протокол заводських випробувань;
Ізолятори відповідають вимогам СОУ МПЕ 40.1.51.302:2006, МЕК IEC 60099, ДСТУ IEC60099.
Технічні характеристики ОСК 30-20/125-1
Найменування характеристики |
Од. вим. |
Значення |
Номінальна напруга, кВ |
кВ |
20 |
Нормована руйнуюча механічна сила при вигині, кН, не менше |
кН |
30 |
Ступінь забруднення атмосфери по ГОСТ 9920 |
|
1 |
Напруга грозового імпульсу «1,2/50», що витримується, не менше |
кВ | 125 |
Напруга промислової частоти, що витримується в сухому стані, не менше |
кВ |
65 |
Напруга промислової частоти, що витримується під дощем, не менше |
кВ |
50 |
Довжина шляху витоку, не менше |
мм |
600 |
50% розрядна напруга в забрудненому і зволоженому стані, при питомій поверхневій провідності 5 мкСм |
кВ |
24 |
Кліматичне виконання згідно з ГОСТ 15150 |
|
УХЛ2 |
Варіанти позначення: Изолятор ОСК 30-20 УХЛ2
Порцеляновий аналог: ИОР-30-20 УХЛ2
