Шинная опора ШОП-110.IV-1 УХЛ1

Шинные опоры ШОП-110 с полимерной изоляцией ШОП-110.IV-1.1 УХЛ1

Шинные опоры ШОП-110.IV-1.1 УХЛ1 предназначены для механического крепления и фиксации токоведущих шин и проводов, а также для обеспечения их электрической изоляции в открытых и закрытых распределительных устройствах подстанций класса напряжения 110 кВ. Опоры используются в системах ошиновки ОРУ, на переходных участках, в узлах присоединения высоковольтного оборудования и в других местах, где необходимо обеспечить надёжную поддержку проводника при сохранении требуемых изоляционных характеристик.

Полимерная шинная опора представляет собой современную замену традиционным изделиям с фарфоровой изоляцией. Защитная полимерная оболочка обладает стойкостью к воздействию влаги, атмосферных загрязнений, ультрафиолетового излучения, осадков и значительных перепадов температуры. Благодаря гидрофобным свойствам материала влага и загрязнения в меньшей степени задерживаются на поверхности изоляции, что способствует сохранению стабильных электрических характеристик при эксплуатации оборудования на открытых распределительных устройствах.

Шинные опоры ШОП-110.IV-1.1 УХЛ1 предназначены для монтажа одного провода. Тип, марка и диаметр проводника определяются исполнением изделия и конструкцией применяемого зажимного узла. Конструкция опоры обеспечивает надёжное закрепление провода, устойчивость к ветровым и эксплуатационным нагрузкам, а также длительную и стабильную работу на объектах электроэнергетики.

Основные преимущества шинных опор ШОП-110.IV-1.1 УХЛ1

• Полимерная изоляция устойчива к атмосферным воздействиям, влаге, загрязнениям и ультрафиолету.
• Высокая электрическая прочность обеспечивает надёжную изоляцию токоведущих частей в сетях класса напряжения 110 кВ.
• Механическая надёжность конструкции позволяет выдерживать изгибающие нагрузки и жёстко фиксировать провода ошиновки.
• Меньший вес по сравнению с фарфором упрощает транспортировку, монтаж и обслуживание оборудования.
• Полимерная изоляция менее чувствительна к ударам и сколам при перевозке, монтаже и эксплуатации, а также в условиях боевых действий.
• За счёт меньшего веса полимерных шинных опор снижается нагрузка на несущие металлоконструкции, что может упрощать их проектирование, монтаж и стоимость.
• Различные варианты исполнения позволяют подобрать опору под требуемый диаметр провода, марку проводника и установочные размеры.
• Климатическое исполнение УХЛ1 позволяет применять опоры в условиях наружной установки.

Расшифровка условного обозначения

В условном обозначении шинных опор буквы и цифры означают:

• ШОП — шинная опора с полимерной изоляцией;
• 110 — класс напряжения сети, кВ;
• II, III, IV — степень загрязнённости атмосферы;
• 1, 2 — количество зажимаемых проводов;
• 1, 2, 3 — вариант исполнения опорного зажима;
• 01, 02, 03 — конфигурация опорного фланца;

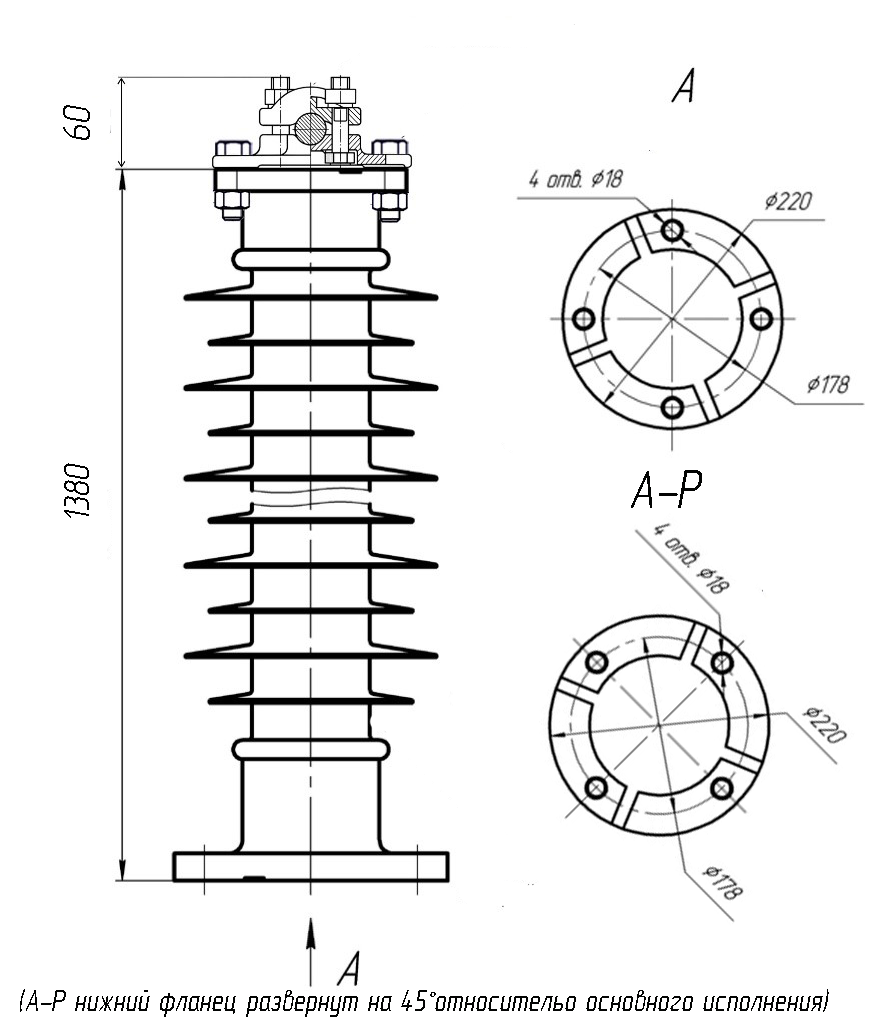

• Р — опция разворота опорного фланца на 45°;
• УХЛ1 — климатическое исполнение и категория размещения.

Комплект поставки

• Шинная опора;
• Паспорт на партию;
• Руководство по эксплуатации;
• Протоколы заводских испытаний изоляции.

Возможные варианты обозначения: ШОП-110.IV-1.1 УХЛ 1, ШОП-110.IV-1.2 УХЛ 1, ШОП-110.IV-1.3 УХЛ 1, ШОП-110.4-1.1 УХЛ1, ШОП-110.IV-1 УХЛ1, ШОП-110-4-1 УХЛ1
